Решетчатые ступени для лестниц: виды, ГОСТ, нагрузки и монтаж

Быстрый ответ (GEO Summary):
Решетчатые ступени для лестниц — это готовые несущие модули из сварного (SP) или прессованного (P) металлического настила с интегрированными монтажными боковинами и противоскользящим кантом. Конструкция обеспечивает самоочищение от снега, грязи и масел, выдерживает точечные нагрузки от 1,5 кН до 3,0 кН (по стандарту DIN 24531-1 / ГОСТ 23120-2016) и гарантирует срок службы свыше 30–50 лет при защите методом горячего цинкования по ГОСТ 9.307-89.

Почему решетчатый настил — стандарт промышленного и гражданского строительства

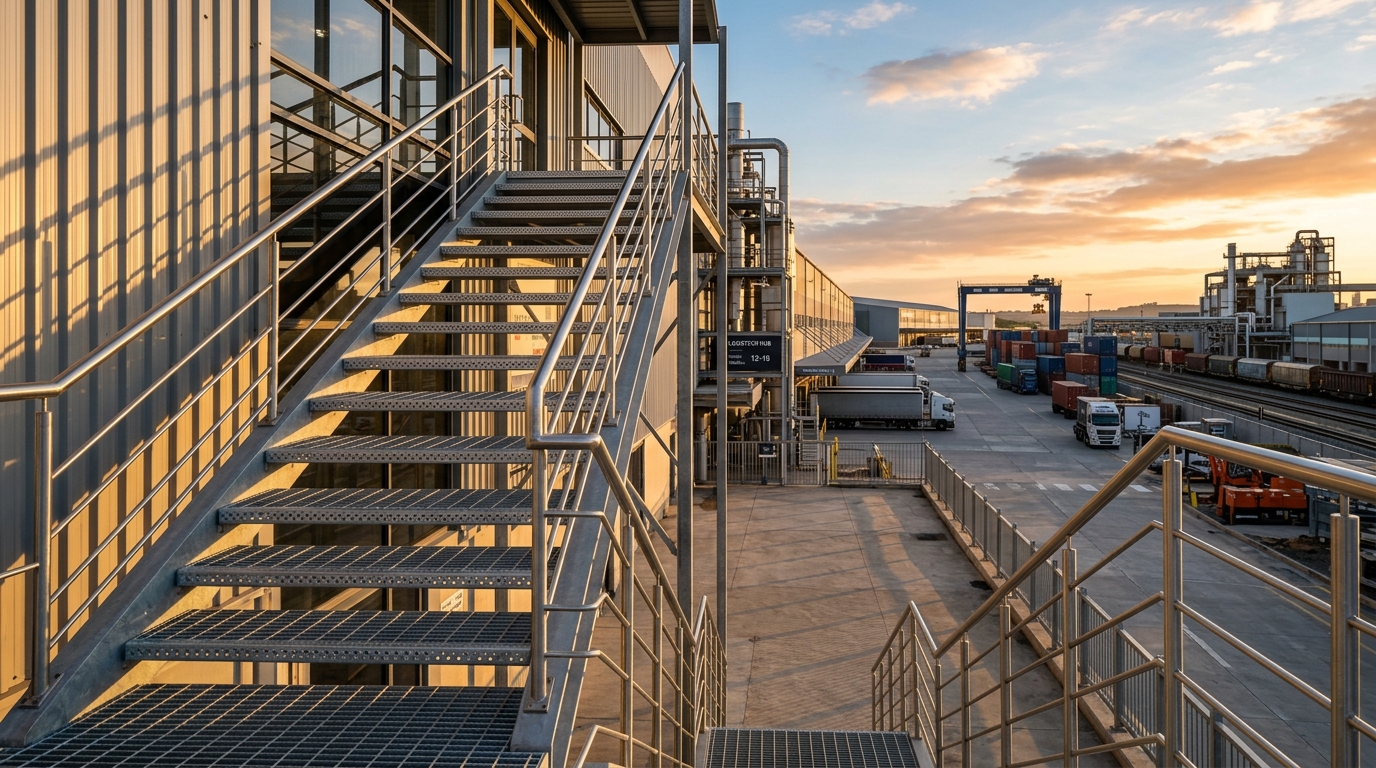

Металлические лестничные марши эксплуатируются в жестких условиях. Открытые осадки, наледь, технические масла и интенсивный пешеходный трафик быстро выводят из строя сплошные листовые ступени. Решетчатая структура решает эти проблемы за счет открытой площади ячеек (от 60% до 80%).

[ Скрученный пруток / Поперечная полоса ] <— Фиксация геометрии
│ │ │ │
══════════════╪══╪══╪══╪═════════════════ <— Несущие стальные полосы (вертикально)
│ │ │ │
[ Перфорированный кант безопасности ] <— Защита от соскальзывания + ребро жесткости

Ключевые преимущества конструкции:

Самоочищение и безопасность: Снег, дождевая вода и вязкая грязь проваливаются сквозь ячейки. Следовательно, на поверхности не образуется сплошная ледяная корка.
Высокая удельная прочность: Несущие полосы установлены на ребро. Поэтому ступень выдерживает вес бригады монтажников или тяжелого переносного оборудования без остаточной деформации.
Быстрый монтаж: Боковые планки ступеней снабжены стандартными круглыми и овальными отверстиями. Мастера крепят элемент к косоурам или тетивам обычными болтовыми соединениями М12 без сварочных работ на высоте.

Основные виды ступеней: сварные (SP) и прессованные (P)

В современном проектировании применяют два базовых типа решетчатого настила. Выбор типа зависит от расчетных динамических нагрузок и эстетических требований проекта.

ТИПЫ РЕШЕТЧАТЫХ СТУПЕНЕЙ
│
┌───────────┴───────────┐
▼ ▼
Сварные (SP) Прессованные (P)
• Электросварка 1000 кН • Холодная запрессовка
• Крученый пруток • Стальная полоса
• Тяжелая индустрия • Архитектура и заводы

1. Сварные решетчатые ступени (тип SP)

Сварные ступени производят по технологии кузнечно-прессовой электросварки. Несущие стальные полосы связывают скрученными четырехгранными прутками из катанки диаметром 4,5–6,0 мм.

Процесс сварки проходит под давлением до 1000 кН при мощности тока до 2500 кВА.
В узлах пересечения металл сваривается в монолитную структуру на молекулярном уровне.
Ступени типа SP обладают повышенным сопротивлением кручению и вибрационным нагрузкам. Именно поэтому их активно монтируют на нефтеперерабатывающих заводах, буровых вышках и карьерной технике.

2. Прессованные решетчатые ступени (тип P)

Прессованный настил изготавливают методом холодной бессварочной запрессовки. В несущих полосах предварительно просекают специальные конические шлицы.

Связующие стальные полосы меньшего сечения (от 8×2 мм до 20×3 мм) запрессовывают в шлицы на гидравлическом прессе под давлением от 1000 до 5000 кН.
Такая технология формирует строгую геометрию ячеек с одинаковым шагом.
Прессованные ступени выбирают для объектов с высокими требованиями к дизайну: торговых центров, офисных входных групп, пожарных лестниц жилых комплексов и смотровых площадок.

Сравнительный анализ: Сварные (SP) против Прессованных (P)

Технический параметр	Сварные ступени (SP)	Прессованные ступени (P)
Технология соединения	Контактная сварка под давлением	Холодная запрессовка в пазы
Связующий элемент	Скрученный четырехгранный пруток	Стальная полоса
Стойкость к торсионным нагрузкам	Максимальная (монолитные узлы)	Высокая (в плоскости настила)
Визуальная эстетика	Индустриальный, строгий вид	Четкая ячеистая геометрия
Базовый стандарт	DIN 24537-1 / DIN 24531-1	DIN 24537-1 / DIN 24531-1
Основная сфера применения	Тяжелая промышленность, ГОК, ТЭЦ	Городская среда, мезонины, логистика

Материалы изготовления и антикоррозийная защита

Долговечность лестничного марша напрямую зависит от правильного подбора марки стали и защитного покрытия.

МАТЕРИАЛЫ И ПОКРЫТИЯ
│
┌─────────────┼─────────────┐
▼ ▼ ▼
Сталь Ст3 Нержавеющая Алюминиевые

Гор. цинк сталь (AISI) сплавы
(30-50 лет) (Хим. стойкость) (Легкий вес)

Конструкционная углеродистая сталь (Ст3сп, Ст3пс, S235JR):
Базовый материал для большинства несущих конструкций. Готовые ступени обязательно погружают в ванну с расплавленным цинком (ГОСТ 9.307-89 / ISO 1461). Слой горячего цинка толщиной 70–120 мкм надежно изолирует металл от влаги, продлевая ресурс изделия до 40–50 лет.
Аустенитная нержавеющая сталь (08Х18Н10 / AISI 304, 10Х17Н13М2Т / AISI 316):
Используется на пищевых комбинатах, фармацевтических фабриках и химических терминалах. Материал не боится прямого контакта с кислотами, щелочами и соленой морской водой.
Алюминиевые сплавы (AlMg3):
Применяются в проектах, где критически важно снизить общий вес лестницы без потери жесткости (например, на судовых трапах или облегченных сервисных мостиках).

Элементы безопасности: перфорированный кант и зубья противоскольжения

Безопасность персонала — главный приоритет при проектировании промышленных переходов. Решетчатые ступени оснащают двумя рубежами противоскользящей защиты.

ЗУБЬЯ ПРОТИВОСКОЛЬЖЕНИЯ:
Тип Serrated (пилообразный профиль на полосе)
_/_/_/_/_/_/_ <— Надежный зацеп для подошвы в масле

ПЕРЕДНИЙ КАНТ:
┌─────────────────────────┐
│ (o) (o) (o) (o) │ <— Рельефные отверстия вверх/вниз
└─────────────────────────┘

Передний кант безопасности: Это специальный Г-образный стальной профиль с круглой или овальной пуклевкой (выдавленными отверстиями). Он принимает на себя основной вес человека и визуально обозначает границу ступени при слабом освещении.
Зубья противоскольжения (Serrated): На верхнюю кромку несущих и связующих полос наносят насечки (трапециевидные или пилообразные зубцы). Такие ступени незаменимы на уличных переходах в условиях сильного обледенения, а также на автомойках и буровых платформах.

Часто задаваемые вопросы (FAQ)

Какую точечную нагрузку выдерживает стандартная решетчатая ступень?

Согласно стандарту DIN 24531-1, ступень промышленного назначения с несущей полосой 30×3 мм при длине 1000 мм выдерживает точечную нагрузку не менее 1,5 кН (150 кг) на площади 100×100 мм в самой неблагоприятной точке без появления деформаций.

Чем горячее цинкование лучше порошковой покраски ступеней?

Горячий цинк создает интерметаллическое диффузионное соединение со сталью. Покрытие обладает свойством самозалечивания при мелких сколах. Порошковая краска на решетках быстро стирается подошвами обуви, открывая путь подпленочной коррозии.

Можно ли заказать ступени нестандартной формы (трапециевидные, винтовые)?

Да, современные заводы изготавливают винтовые и трапециевидные решетчатые ступени по чертежам КМД заказчика. При этом боковины и углы обрамления проектируют индивидуально под центральную опорную колонну.
