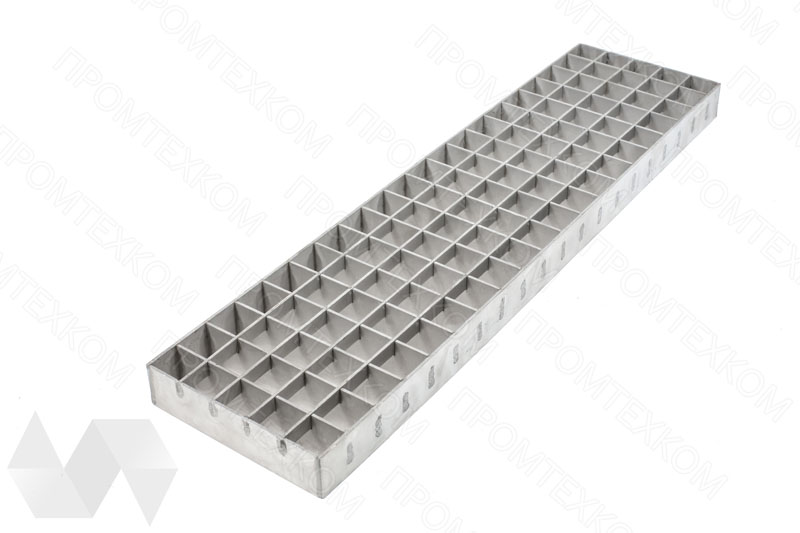

Прессованный решетчатый настил

Прессованный настил Промтехком — это универсальное высокопрочное покрытие, изготовленное по технологии холодной запрессовки под экстремальным давлением. Продукция полностью соответствует мировым стандартам DIN 24537-1 и ТУ 25.11.23-001-66296982-2022.

Материалы и исполнение

Мы используем только сертифицированный металлопрокат:
- Сталь: Малоуглеродистая Ст3 (ГОСТ 380–94) с горячим цинкованием по норме EN ISO 1461.
- Нержавеющая сталь: Аналоги марок 08Х18Н10, 10Х17Н13М2Т и 03Х17Н14М3.
- Алюминий: Для объектов с особыми требованиями к весу.
Технические параметры
- Максимальные размеры: несущая полоса — до 2500 мм, связующая — до 1100 мм.
- Геометрия несущей полосы: высота 20–180 мм, толщина 2–12 мм.
- Популярные ячейки: 33×33, 33×11, 44×11, 44×22, 66×11 мм.
Преимущества прессованных решеток Промтехком
1. Повышенная жесткость: Обязательное обрамление T-образной полосой не только придает эстетичный вид, но и значительно усиливает конструкцию.
2. Двойная безопасность: Возможность нанесения насечек противоскольжения одновременно на несущие и связующие полосы.
3. Идеальная геометрия: Холодная запрессовка обеспечивает плотное соединение элементов без видимых дефектов.
4. Стойкость к коррозии: Многослойное цинковое покрытие гарантирует срок службы изделия в агрессивных средах более 20 лет.

3. Дополнительная информация

Отличительные характеристики перед другими типами настилов:

Метод изготовления настила – холодная запрессовка связующих полос в несущие полосы
Возможность нанесения противоскольжения не только на несущие, но и на связующие полосы
Прессованный настил обрамляется t-образной полосой, что повышает жесткость изделия и делает его эстетичным

Противоскольжение прессованного настила

Тип S1

Вырезка зуба противоскольжения, расположенного только по несу щей полосе.

Тип S2

Выпиловка зубьев противоскольжения по несущей и связующей полосе.

Тип S3

Вырезка зуба противоскольжения, расположенного только по связующей полосе.

Рекомендации по заказу прессованного настила

При выборе прессованного решётчатого настила Р необходимо учитывать:

Расположение несущих полос перпендикулярно движению
Опора концов несущих полос на несущие элементы опорной конструкции (швеллера, балки, уголки). При неверном ориентировании несущих полос настил не будет выдерживать нагрузки, указанные в таблице нагрузок, что может привести к разрушению конструкции
Минимальная величина опоры равна высоте несущей полосы, но не менее 30 мм
Оптимальный размер 1000×1000 мм
Максимальный габаритный размер настила 2500×1100 мм (несущая полоса × связующая полоса). В некоторых случаях настил может быть произведен большего размера (необходимо уточнить при заказе)
Данные в таблице нагрузок для выбора настила в зависимости от несущей нагрузки

Пример обозначения прессованного настила

P 33×66/30×2/1530 x 1000, S1, тип А, Zn

P – тип настила
1530 – размер несущей полосы (длина), мм
1000 – размер связующей полосы (ширина), мм
33 – шаг по несущей полосе, мм
66 – шаг по связующей полосе, мм
33 – высота несущей полосы, мм
2 – толщина несущей полосы, мм
S1 – тип противоскольжения
Zn – материал защитного покрытия (цинк)
Тип А – тип обрамления

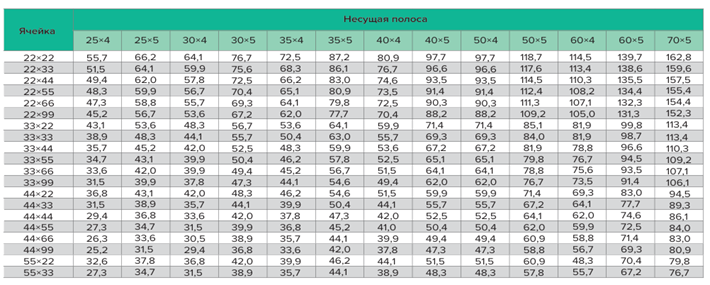

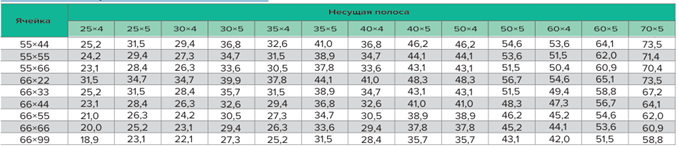

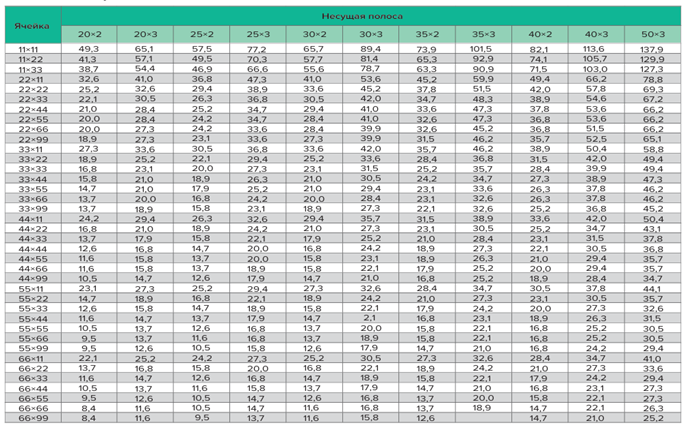

ТАБЛИЦА ВЕСА ПРЕССОВАННОГО РЕШЁТЧАТОГО НАСТИЛА

Толщина несущей полосы – 2 и 3 мм

Толщина несущей полосы – 4 и 5 мм

Толщина несущей полосы – 4 и 5 мм

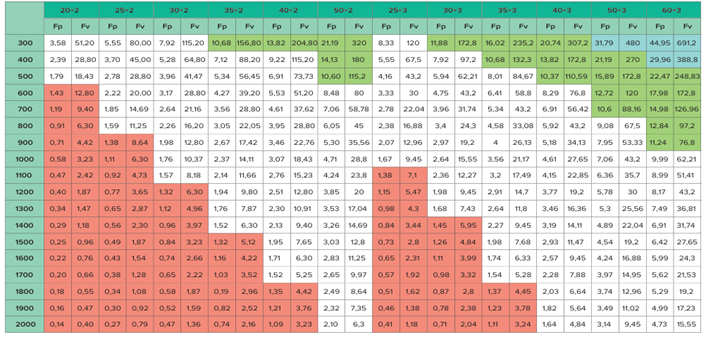

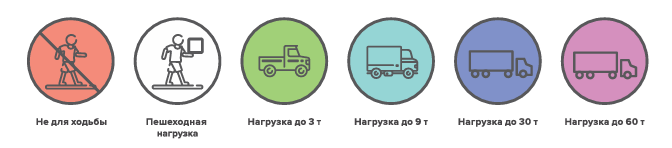

ТАБЛИЦА НАГРУЗОК ПРЕССОВАННОГО НАСТИЛА

Примечание! Все приведенные значения веса решёток являются теоретическими и могут иметь отклонения от реальных значений в зависимости от:

Используемого материала (данные в таблице приведены из расчёта использования стали Ст3 ГОСТ 380-94.) Типа обрамления (данные в таблице приведены из расчета использования стандартного обрамления тип А)

ТАБЛИЦА НАГРУЗОК ПРЕССОВАННОГО НАСТИЛА

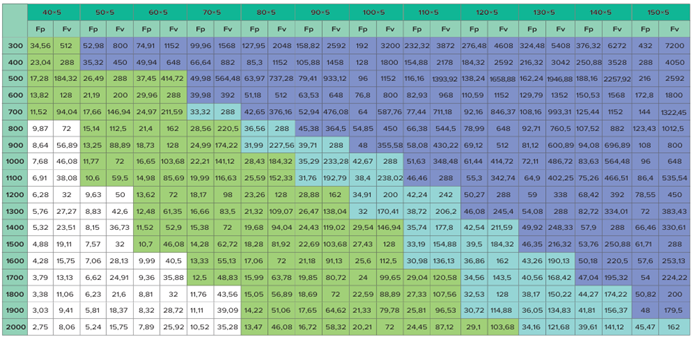

ТАБЛИЦА НАГРУЗОК ПРЕССОВАННОГО НАСТИЛА ДЛЯ ТЯЖЕЛЫХ ГРУЗОВ

Изменение несущей способности в % при использовании зубьев противоскольжения
Высота несущей полосы	25	30	35	40	50	60	70
% понижения несущей способности	-10	-8,3	-7,2	-6,3	-5	-4,2	-3,6

Зубья противоскольжения

При использовании зубьев противоскольжения необходимо помнить, что вес настила уменьшается в зависимости от типа противоскольжения.

Количество вырезов

Необходимо учитывать, что при наличии вырезов, соответственно, уменьшается вес решетки.
