1. Описание

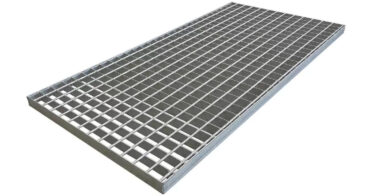

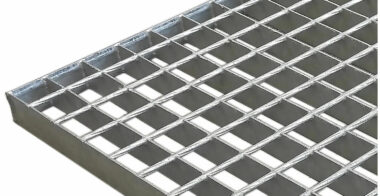

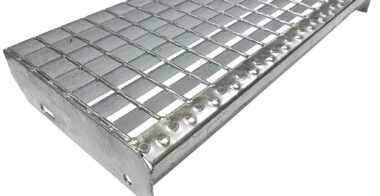

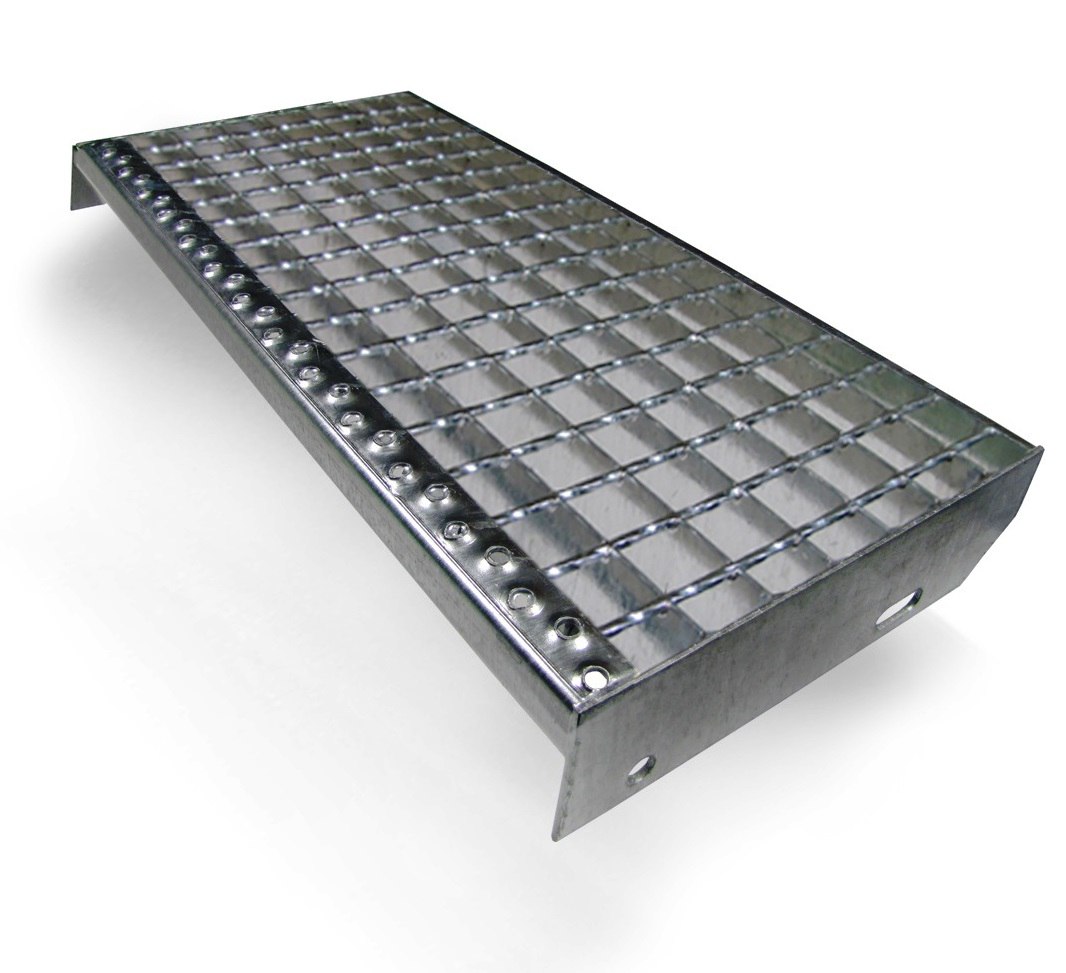

Сварной настил

Сварные решётки изготавливаются методом кузнечно-прессовой сварки связующих прутков в несущие полосы в соответствии с международным стандартом DIN 24537 1 (ТУ 25.11.23-001-66296982-2020) из малоуглеродистой стали марки Ст3 (ГОСТ 380–94) с покрытием горячим цинком или без.

Основные параметры
- Максимальная длина несущей полосы 6100 мм
- Максимальная длина связующего прутка 1000 мм
- Диаметр связующих прутков от 4 до 8 мм
- Толщина несущих полос от 2 до 5 мм
- Высота несущих полос от 20 до 70 мм
- Наиболее востребованы сварные решётки с ячейками: 34×38 мм, 34×50 мм, 34×76 мм, 34×101 мм
Отличительные характеристики перед другими типами настилов:
- Метод изготовления настила – кузнечно-прессовая сварка несущих полос и связующих прутков
- Связующий пруток придает дополнительное противоскольжение решётке
- Возможность обрезки решётки без дальнейшего обрамления
- Несущая полоса не имеет шлиц для крепления прутков, что значительно повышает запас прочности всей конструкции
ДОПУСКИ НА ОТКЛОНЕНИЯ ОТ РАЗМЕРА СВАРНОГО (SP) И ПРЕСОВАННОГО (P) НАСТИЛА.

Данные допуски действительны для настилов P и SP не превышающих по площади 2 м² и не более 2 м одной из сторон.

3. Дополнительная информация

ТИПЫ ПРОТИВОСКОЛЬЖЕНИЯ СВАРНОГО НАСТИЛА SP

Тип S4 (волна)

Используется для нанесения зубьев противоскольжения на несущие полосы по всей длине сварного решетчатого настила.

Тип S5 (радиус)

Используется для нанесения насечек-зубьев с прерывистым шагом по всей длине направляющих полос сварного решетчатого настила.

Тип S6 (трапеция)

Используется для нанесения глубоких трапециевидных зубьев противоскольжения по всей длине несущих полос сварных ячеистых решеток.

Рекомендации по заказу сварного настила SP

При выборе сварного решётчатого настила необходимо учитывать:

Несущие полосы должны располагаться перпендикулярно движению
Несущие полосы должны опираться концами на несущие элементы опорной конструкции (балки, швеллера, уголки и т.п.). При неправильном ориентировании настил не будет нести нагрузки, указанные в таблице нагрузок, что может привести к разрушению конструкции
Минимальная величина опоры равна высоте несущей полосы, но не менее 30 мм
Оптимальный размер 1000×1000 мм
Максимальный размер настила 6100×1000 мм (несущая полоса × покровный пруток). В отдельных случаях настил может быть изготовлен большего размера (необходимо уточнить при заказе)
Выбор настила, в зависимости от несущей нагрузки, осуществляется на основании данных, представленных в таблице нагрузок

Пример обозначения сварного SP настила

SP 34×38/30×2/1150x1000, S5, тип А, Zn

SP – тип настила
1150– размер несущей полосы (длина), мм
1000 – размер связующего прутка (ширина), мм
34 – шаг по несущей полосе, мм
38 – шаг по прутку, мм
30– высота несущей полосы, мм
2– толщина несущей полосы, мм
S5– тип противоскольжения
Zn – материал защитного покрытия (цинк)
Тип А – тип обрамления

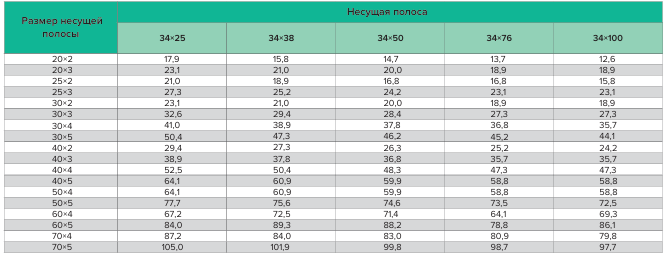

ТАБЛИЦА ВЕСА СВАРНОГО РЕШЁТЧАТОГО НАСТИЛА

Таблица содержит значения веса (в кг) одного квадратного метра сварного настила для наиболее распространенных конфигураций (ячейка/несущая полоса).

Примечание: все приведенные значения веса настила являются теоретическими и могут иметь отклонения от реальных значений.

Данные в таблице приведены из расчета использования стали Ст3 (ГОСТ 380-94). При использовании нержавеющей стали вес настила уменьшается на 7% 200
Данные в таблице приведены из расчета использования обрамления типа А

ТАБЛИЦА НАГРУЗОК СВАРНОГО НАСТИЛА SP

Сосредоточенная нагрузка

Fp — сосредоточенная нагрузка в тоннах на площадь 200×200 мм в центре решетки.

Распределенная нагрузка

Fv — равномерно распределенная нагрузка в кг/м²

Изменение несущей способности в % при использовании зубьев противоскольжения
Высота несущей полосы	25	30	35	40	50	60	70
% понижения несущей способности	-10	-8,3	-7,2	-6,3	-5	-4,2	-3,6

Условные обозначения нагрузок
